Welchen Druck misst du denn eigentlich ? Wasserdruck vor/nach dem Sandfilter?

messe direkt am standard 6 wege ventil manometer anschluss , top mount,
das müsste also vorm filter sein würde ich sagen.

Ja, natürlich - wohl dem, der ein williges "fraulein" hat.

fraulein ist die wasserrate in der familie die min. 3 x am tag schwimmen geht,
und ihre zig bahnen zieht.
ich bin mehr der planscher typ der paar bahnen zieht,
sonnst rumhängen oder sich mehr unter wasser aufhalte.

ja bei dir sieht das ganze etwas anders aus, da steckt man ein ausfall mal nicht eben so weg.

@lembi

ja druckanzeige brauche ich nicht unbedingt, macht ja auch fasst alles über mein iphone, sonnst pc.
fraulein ist aber nicht so iphone/pc süchtig/begeistert,
sie hätte auch gerne eine einfache anzeige am pool für wassertemp und uhrzeit.
uhrzeit am besten vom pool aus lesbar.
überlege auch schon was man da nehmen kann/soll, wetterbeständigt.    :roll:

ja wenn sowas ausfällt, dann meistens wenn alle im urlaub sind.

sagt mal ein 80 jahrige schwiegervater am telefon aus dem urlaub er sollte mal die WP kugelhahn aufdrehen
und dann am pc/iphone oder so kurz denn druck kontrollieren ....

sensor habe ich heute in der bucht neu für 64€ frei haus geschossen
ob der vor mein 2 wochen urlaub ankomme, also biss freitag

gruß
rudolf

[Wühlmaus]

fraulein ist aber nicht so iphone/pc süchtig/begeistert,
sie hätte auch gerne eine einfache anzeige am pool für wassertemp und uhrzeit.
uhrzeit am besten vom pool aus lesbar.
überlege auch schon was man da nehmen kann/soll, wetterbeständigt.    :roll:

Wie gut, dass die "frauleins" dieser Welt zufällig auch immer die Budgethoheit innehaben.  :biggthumpup:

Wasserfeste Uhr: keine Ahnung (Faustregel: wenn's hell ist, ist noch Tag.)
Temperaturanzeige: Geh' du einfach vor, ohne Badehose. Mit etwas Übung braucht sie dann bald kein Zentimetermaß mehr, um die Wassertemperatur abzulesen.

[lembi]

Ja, so wie dieser ganze 52-seitige Thread hier ...

Nö, alles ernstzunehmende Problemstellungen und Lösungen  :lol:

Alles schweineteuer und entweder unansehnliche Folientastaturen oder wenn schick aussehend, dann aber nicht schwimmbadtauglich. Von irgendwelchen Software/Kompatibilitäts-Klimmzügen ganz zu schweigen.

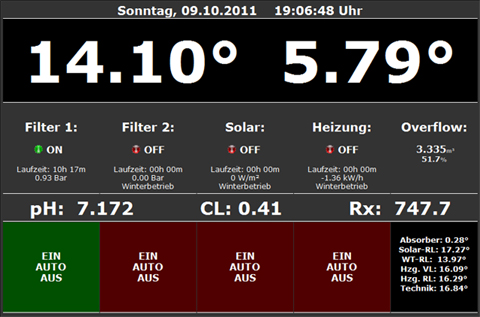

Hard und Softwareseitig wäre ich da unabhängig. Alles was nen Browser hat geht, ist ja nur ne kleine Webseite die Daten anzeigt und Hand/Auto/Aus Funktionen für Filter, Solar und Heizung bietet. Die beiden großen Temperaturen sind Pool und Aussen... kann man auf nem iPhone Display noch so aus 3m  Abstand lesen am Tag, wenn keine Sonne direkt drauf scheint... bisschen größer wäre aber nicht schlecht.


Ich kann halt keinen reines Touch-Display nehmen... weil ich dafür keine Ansteuerung hinbekomme. Brauch was "fertiges", bin zu Dumm für was anderes
Irgendwie werde ich das wohl hinter ner Scheibe in der Wand "versenken" müssen damit das draussen überlebt... zumindest den Sommer.

sie hätte auch gerne eine einfache anzeige am pool für wassertemp und uhrzeit.

jaja, das kenne ich... ne "Anzeige auf dem Garagendach" wollte meine Frau  :D
Jetzt hat se ein TabletPC in der Küche... und seit dem der auch noch die Wettervorhersage zu den Pooldaten anzeigt is alles Prima  :lol:

[rsa]

uhrzeit am pool ist mein frau aber sehr wichtig.

wie lange sind wir schon drin?
wie spät ist das, muss tochterlein um *** abholen/hinnbringen etc...

da wollte ich dann uhrzeit und temperatur kombinieren.

ich habe auch schon an einlassen mit glasscheibe gedacht,
direkt hinter der passende wand sitzt ja schon der controller.

paar schalter am pool für manuell an/aus für filter, licht aussen und poollicht wird auch noch gewünscht,
per iphone/pc ist viel zu kompliziert wird mir vorgeworfen...

die lange wintertage kann kommen  :lol:  :lol:

[itfreak]

Was kannste denn mit der IP-Symcon realisieren? Temperaturen geht wohl problemlos. Relais ansteuern auch... pH, Redox, Druck wird glaub schon schwieriger?!

Temperaturen kann ich ja mit 1wire realisieren.
Relais etc. alles über Homematic, da gibt es auch analoge Eingänge 0-10V.

[bekamax]

Hallo itfreak,

mich würden die Kosten Deiner Steuerung mal interessieren.
Bin gerade dabei meine Steuerung mit einer S7-1200 + Touchdisplay zu realisieren.
Bietet auch einen Webserver um von jedem PC/Tablett/Smartphone etc. darauf zugreifen zu können.
Die Kosten ohne Peripherie (die braucht ja eh jeder) liegen bei € 570,- inkl. Programmiersoftware.

[lembi]

was is bei den 570,- alles dabei? Display und Aktroen auch?

[Wühlmaus]

was is bei den 570,- alles dabei? Display und Aktroen auch?

Scheint, als gäbe es im Netz für den Preis tatsächlich ein Starter-Kit mit dem einfachstem Display KTP400. Mal nach "S7-1200 ktp400" doodlen.


Also, dann habe ich jetzt doch mal 'ne SW-Frage zu solchen Displays:

Meine Wago 750-841 (programmiert nach IEC 61131-3) hat eine Ethernet-Schnittstelle und einen Web-Server an Bord. Der bietet das GUI so an, dass ich es anscheinend von einem normalen Laptop nur mit dem mit Webbrowser aus bedienen kann.

Mein eigenes Notebook läuft mit Windows 7, dort habe ich allerdings auch die gesamte Entwicklungsumgebung installiert, mit der ich das übersetzte Projekt in die SPS laden, dort symbolisch debuggen etc. kann. Das geht nur über diese Entwicklungsumgebung.

Zusätzlich kann ich aber auch über einen Web-Browser (probiert mit IE und Firefox) auf die normale (selbst entworfene) Bedienung der SPS zugreifen. Wenn ich das tue, wird erstmal Java geladen (von der SPS auf den Laptop) und dann erscheint die Anzeige. Ob die installierte Entwicklungsumgebung dazu irgendetwas beiträgt, weiß ich natürlich nicht.

Wenn ich aber die SPS-URL mit dem Laptop von Frau Wühlmaus aufrufe (Win XP, garantiert nix von Wago draufgespielt), habe ich mit dem Browser (dort nur IE) senselben Zugriff. Daraus schließe ich, dass ich jeden Rechner und jedes Primitiv-Terminal mit Standard-Browser per Ethernet anschließen können müsste ? Oder verlangt das Runterladen von Java mehr als das ?

Kann jemand mit diesen Angaben etwas anfangen ? Nach was muss ich suchen, wenn ich ein Standalone-Terminal für meine Steuerung suchen wollte ? Auf welche Features muss ich achten ? Will halt keinen Superrechner, sondern nur ein schlichtes Terminal (Wenn überhaupt, denn eigentlich will ich ja gar nicht wirklich, gell ? )

[lembi]

Wenn ich das jetzt richtig verstanden hab, dann brauchst Du ein Display mit Touch-Screen... aber wohl auch ein komplettes kleines "PC" System, nicht nur ein reines Display, da du für die Weboberfläche der SPS Java benötigst?

Sollte grundsätzlich mal mit allem gehen was ein Microsoft oder (normales) Apfel Betriebssystem hat. Für die Apple iOS Systeme (iPhone, iPad) siehts da glaub eher düster aus.
Für Android Systeme (die meissten kleinen Handhelds - z.B. Archos 5, Archos 7) gibt es ne Java Installation... Ob das aber letztenendes funktioniert, keine Ahnung.

Kleine Android Teile gibts eigentlich mittlerweile für überschaubares Geld. Bräuchtest halt vermutlich eines mit WLan und entsprechender Internet-Funktionalität.  :D

[bekamax]

was is bei den 570,- alles dabei? Display und Aktroen auch?

Hallo Lembi,

bei den € 570,- ist folgendes dabei :
S7-1200 mit 8E/6A/2AE 0-10V
Touchdisplay mit 320x240 4 Graustufen
Step 7 Basic V11.0 für die S7
WinCC Basic V11.0 für das Display

Aktoren und Sensoren sind nicht dabei.
Die werden aber bei jeder anderen Steuerung auch extra benötigt.

[frank]

Hi Bekamax
musst vielleicht auch mal kurz schildern / vorstellen  was du genau vorhast , stand ja nur "Steuerung"...
Absorber ? Pumpe ?  oder soll der ganze andere Krempel,  wie in den letzten 30K Postings:-)  erörtert auch mit  abgefrühstückt werden ?
Brauchst dann auch noch Messverstärker ?

gruß
Frank

[bekamax]

Hallo Frank,

bisher ist realisiert :

Steuerung der Filterpumpe abhängig von der Wassertemperatur nach der Formel Temperatur/2 * Faktor + Konstante.
Wobei der Faktor und die Konstante frei wählbar sind.
Berücksichtigung einer frei wählbaren Mindestfilterdauer, welche nicht unterschritten wird.
Über die Fernbedienung kann eine zusätzliche Filterzeit aktiviert werden.
Da meine liebe Frau eine glatte Wasseroberfläche liebt, kann sie über die FB die Filterpumpe
für eine einstellbare zeit abschalten.
Menügeführte Rückspülung mit Speicherung des Filterdruckes des frisch gespülten Sandfilters.
Dieser dient als Referenz für den nächsten notwendigen Rückspülvorgang.
Hierzu kann der Druckanstieg bis zur nächsten Rückspülung (z.B. 0,1 Bar) in der Steuerung hinterlegt werden.
Wird dieser Druck erreicht erscheint eine Meldung am Display.
Ein Mailversand hierzu ist in Vorbereitung.

Schalten des Scheinwerfers (per Fernbedienung) und der GSA (PN-Taster) zwecks Betriebsstundenerfassung.

Regelung der im nächsten jahr zu bauenden Solarheizung.
Schaltpunkte frei konfigurierbar.
Möglichkeit über Nacht damit zu kühlen.

Anbindung einer Waage zur Chemieverwiegung und Abspeichern des Chemieverbrauchs (bin zum Aufschreiben zu faul).


In Planung :
Steuerung einer UVC-Lampe
Füllstandkontrolle mit der Möglichkeit, dass bei unterschreiten eines bestimmten Füllstandes die Pumpen
abgestellt werden, damit diese keine Luft saugen und daher defekt werden.
Bzw. plane ich noch für diesen Fall automatisch auf Ansaugung nur über den Bodenablauf umzustellen.
Meldung dieses Zustandes per Mail.
Automatische Wassernachspeisung

Habe jedoch laufend neue Ideen.


Nicht in Planung :
Messen von PH, Cl und Redox.
Daher auch keine automatische Dosierung von Chemie.
Da sind mir die Sonden zu teuer und zu aufwendig im Handling.
Habe meine Wasserwerte auch ohne automatischer Dosierung sehr gut im Griff.


Verwendete Peripherie :
Für die Temperaturen einen Standart PT100 Messumformer mit 0-10V bei -50 - 100°
PT100 Messfühler mit 1/2" Anschluss zum Einschrauben in T-Stück.
Drucksensor 0-1,6 Bar 0-10V
Für die Waagenanbindung einen seriellen Geräteserver Ethernet auf RS232.


@ Lembi und Wühlmaus
Das Touchdisplay ist speziell für SPS und wird in das Programm integriert.
Ist kein Display mit Browser und Java dahinter.
Die Touchbilder werden mit dem Softwarepaket der SPS erstellt und greifen direkt
auf Variablen in der SPS zu, bzw. werden diese Variablenabhängig aktiviert.

Anbei noch ein paar Bilder.

[frank]

HI Bekamax,
oki , verstanden ,
wie kriegste denn so eine Wäge-einrichtung  da dran ? Das ist ja mal nen ganz anderer Ansatz

edit:
nicht gesehen / überlesen
>>Für die Waagenanbindung einen seriellen Geräteserver Ethernet auf RS232.


Menügeführte Rückspülung :  spült das ganze Ding komplett alles selbstätig ?

Jo Ideen ham wir alle noch genug

gruß
Frank

[bekamax]

Hallo Frank,

nein, spült nicht automatisch.
Ein automatisches 6-Wege Ventil ist mir zu teuer.

Bei Anwahl Rückspülung wird die Pumpe abgeschaltet und am Display erscheint die Meldung, dass das Ventil auf Rückspülen zu stellen ist.
Nach Quittierung läuft die Pumpe für eine voreingestellte Zeit an, welche jederzeit abgebrochen werden kann. Die Pumpe wird abgeschaltet.
Meldung am Display Ventil auf Nachspülen.
Nach Quittierung läuft die Pumpe für eine eingestellte Zeit.
Nach Ablauf der Zeit Meldung Ventil auf Filetrn.
Mit Tastendruck wird die Pumpe eingeschaltet und der Filterdruck des frisch gespülten Filters abgespeichert.

Hier plane ich eventuell die Stellung des Ventils über Hallsensoren abzufragen.

[Wühlmaus]

Ha, endlich mal wieder frische Ideen hier.  :versteck:

[lembi]

muss ich mein automatisch-rückspül-ding aus dem anderen Thread noch hier rein posten?  :D

Werd ich mir nach "Ausserbetriebnahme" des Beckens mal was zusammenbasteln mit paar 3-Wege Hähnen und Belimo Stellmotoren.

[rsa]

nabend

so sensor ist heute gekommen, doch recht klein, dachte der wäre großer,
gesammt länge nur 9cm.
morgen gehts erstmal 2 wochen richtung südfrankreich zum

gruß
rudolf

[lembi]

ja wie... und dann bist Du noch nicht im Technikraum und montierst den Sensor???  :lol:

[Wühlmaus]

ja wie... und dann bist Du noch nicht im Technikraum und montierst den Sensor???  :lol:

Aus meinem durch unanständig schönes Herbstwetter erzwungenen Kurzurlaub kann ich mich dieser Kritik - völlig tiefenentspannt - nur anschließen. Nix mehr los mit den heutigen Poolbastern, ts, ts ...

[lembi]

Ja! Echt!
Jetz is er tatsächlich weggefahren und kann keinen Druck messen  :lol:  :lol:  :lol:

unmöglich, sowas  :wink:
